Затворы Гранвэл - описание

Затворы Гранвэл ‒ заслонки поворотного типа, закрывающие и регулирующие движение потока рабочих сред в различных трубопроводных системах

Продукция изготавливается в России по лицензии испанской компании «Sigeval». Она на должном уровне работает в условиях широкого диапазона температур и устанавливается на больших диаметрах трубопроводов для перекачивания различных, в том числе абразивных и агрессивных сред.

Компания «ТрубТехАрматура», являющаяся в России официальным поставщиком широкого ассортимента запорной и запорно-регулирующей арматуры, реализует оптом и в розницу по доступной цене затворы дисковые поворотные Гранвэл от российского производителя АДЛ.

Описание

Межфланцевые дисково-поворотные заслонки Гранвэл включают модели диаметрами от 32 мм до 1200 мм (1400 мм допускается под заказ), имеют рабочее давление в пределах 10 либо 16 бар и управляются вручную с помощью рукоятки, с использованием механического редуктора либо электрического привода.

Маркировка дисковых затворов Гранвэл

ЗП ВЛ FL(W) 5 DN MN E PN
1 2 3 4 5 6 7 8
Наименование Область применения Корпус Диск Номинальный диаметр Управление Уплотнение Номинальное давление

Одним из наиболее важных компонентов дисковых затворов можно назвать седловое уплотнение. Именно от состава его материала зависит сфера применения и возможность качественной работы всего механизма.

1. Наименование   5. Номинальный диаметр
ЗП Затвор поворотный DN 25–1600
2. Область применения 6. Управление
ВС Водоснабжение стандарт MN Ручка с фиксацией положения через 15°
ВЛ Водоснабжение специальный MR Ручка с фиксацией произвольного положения
ТС Теплоснабжение стандарт MRR Ручка с фиксацией произвольного положения. Производство АДЛ
ТЛ Теплоснабжение специальный MDV Червячный редуктор
НС Нитрил стандарт 7. Уплотнение
НЛ Нитрил специальный E EPDM
СС Специальное исполнение EK EPDM KP
3. Корпус HT EPDM HT
FL(w) Межфланцевый (серый чугун) N Nitrille NBR
FLN(w) Межфланцевый (высокопрочный чугун) NH Nitrille Hydrogenated
LUG(w) Межфланцевый с резьбовым присоединением (серый чугун) NL Nitrile Low Temperature
FGI(w) Фланцевый(нержавеющая сталь) V Viton FPM
FGA(w) Фланцевый(углеродистая сталь) VGF Viton GF
LUGI(w) Межфланцевый с резьбовыми проушинами(нержавеющая сталь) VBIO Viton Biodiesel
LUGA(w) Межфланцевый с резьбовыми проушинами(углеродистая сталь) ECH Epichlorohydrin
LUGN(w) Межфланцевый с резьбовым присоединением (высокопрочный чугун) AB/P Flucast AB/P
FG(w) Фланцевый (серый чугун) AB/N Flucast AB/N
FN(w) Фланцевый (высокопрочный чугун) AB/E Flucast AB/E
FA(w) Межфланцевый (углерод. сталь) SA Alimentary Silicon
FI(w) Межфланцевый (нержавеющая сталь) SV Steam Silicon
BBNV(w) Фланцевый (высокопрочный чугун) S Silicon
4. Диск 8. Номинальное давление
3 Чугун с эпоксидным покрытием PN 2,5/1,6/1,0 МПа
5 Нержавеющая сталь
4 Бронза
7 Чугун, футерованный этиленпропиленом

Изделия с уплотнением EPDM предназначены для эксплуатации в системах вентиляции, кондиционирования и водоснабжения. Они качественно функционируют при температурных условиях от +20°С до +110°С. Модели, оснащённые уплотнительной прокладкой EPDM НТ, выдерживают режим высокой температуры и применяются в отопительных системах и для горячего водоснабжения.

В трубопроводах, транспортирующих пищевые и индустриальные масла, топливо либо природный газ применяется уплотнитель типа Nitril. Возможность регулировать ту или иную рабочую среду в магистралях специализированного предназначения имеют также герметизирующие седловые вкладыши, изготавливаемые в малых объёмах, как например: Flucast AB/P, Viton и Silicon.

Преимущественные свойства продукции

  • небольшой размер;
  • лёгкий вес;
  • несложный монтаж и обслуживание;
  • герметичное приостановление движения транспортируемой среды;
  • контактируют с переправляемыми по трубопроводам веществами лишь поворотный диск и седловое уплотнение;
  • высокий коэффициент пропускной способности запорного диска;
  • элементарно несложная замена седлового уплотнения;
  • доступная цена.

Дисковые затворы Гранвэл

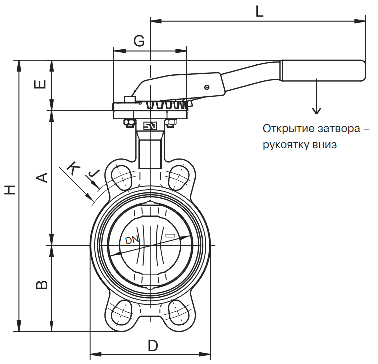

Конструктивные размеры затвора ГРАНВЭЛ межфланцевого с ручкой

Ду Вес Ручка Параметры в мм
в мм в кг тип A B C D E F G H J K L M
32 2.1 MN 103 60 33 70 52 11 90 215 100 85 220 24
40 2.4 132 63 76 247 110 94
50 3.5 140 80 43 108 272 125 120.7
65 3.9 154 91 46 123 297 145 139.7
80 4.3 MN 160 100 137 63 323 160 152.4 260 24
100 5.3 180 113 52 165 90 358 191 180
125 6.7 197 129 56 191 78 14 404 216 210 310
150 8.0 210 145 218 433 241 240
200 11.3 MR 240 175 60 262 118   533 299 295

Особенности производства

Все детали, предназначенные для сборки затворов, выпускаются в Европе и проверяются европейскими изготовителями. После поступления на завод, также в процессе сборки и упаковки, изделия проходят обязательный технический контроль, производимый квалифицированным персоналом ООО АДЛ, прошедшим стажировку в Испании.

Купить затворы Гранвэл от компании «ТрубТехАрматура» ‒ это значит:

  1. Выгодно вложить деньги, сэкономив на частом ремонте трубопроводной магистрали.

  2. Приобрести надёжного поставщика и партнёра.

В онлайн-каталоге на странице товара вы найдёте высококачественный ассортимент трубопроводной запорной арматуры с различными характеристиками, типоразмерами и предназначением. Широкий номенклатурный ряд затворов Гранвэл обеспечит потребности любого заказчика, позволив ему выбрать продукцию под любой предполагаемый проект.
