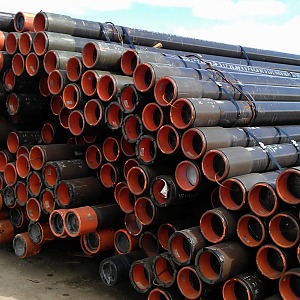

Труба насосно-компрессорная ГОСТ 633-80

Трубы для обустройства скважин

Компания НПП ТрубТехАрматура принимает заказы на поставку специального стального проката марок НКТ, НКБ, НКВ и НКМ. Он предназначен для выполнения буровых работ и обвязки скважин углеводородных месторождений, а так же для подачи сжатого воздуха, технологических растворов, природного и нефтяного газа в ласт для повышения давления. Кроме этого насосно-компрессорные трубы используются для подземной перекачки продуктов добычи под высоким давлением в пределах промысловой площадки и при выполнении ремонтных работ. Важной эксплуатационной характеристикой этого проката является способность к продолжительной работе в самых сложных условиях.

Ассортимент выпускаемых труб включает четыре категории – гладкие, высокогерметичные, с высаженными концами и без установленных муфт. Для идентификации марки проката на изделиях написано несмываемое маркировочное клеймо. Оно находится на расстоянии 500 мм от одного из краев и содержит основные технические характеристики и тип проката. Для защиты от коррозии во время хранения труба может быть окрашена, а резьба покрыта слоем защитной смазки.

Тип трубы Номинальн. проход Наружный размер Толщина стенки Внутреннее сечение Вес 1 метра
Гладкие НКТ 33-114 33,4-114,3 3,5-7,0 26,4-100,3 2,6-18,5
С высаженными концами НКВ 27-114 26,7-114,3 3,0-7,0 20,7-100,3 1,8-18,5
Высокогерметичные НКМ 60-114 60,3-114,3 5,0-7,0 50,3-100,3 6,8-18,5

В таблицу не были внесены параметры безмуфтовых труб с высаженными концами, поскольку в их конструкции больше контрольных показателей. Все данные об этом виде бурового проката приведены ниже отдельно.

Гладкие НКТ

Особенностью конструкции соединений является применение резьбой закругленного профиля. В результате посадка резьбы осуществляется по боковым сторонам треугольного профиля при свинчивании механическим способом. Надлежащая герметичность достигается за счет применения специальной резьбовой смазки.

С целью обеспечения защиты металла от коррозионного воздействия при транспортировании и хранении наружная поверхность каждой трубы окрашивается. По согласованию с покупателем допускается поставка гладких труб НКТ без покраски, но с наружным покрытием нейтральной защитной смазкой.

НКВ с высаженными концами

У изделий этого типа с одного края нарезана трапециевидная наружная резьба, а с другой установлена муфта. Колонна составляется из труб путем их последовательного свинчивания без предварительной подготовки на буровой площадке. Собранная трубная конструкция подвешивается на фонтанной арматуре или пьедестале, закрепленном на устье скважины. Резьба на трубах имеется с обеих сторон, но на один из концов, еще в заводских условиях, накручивается резьбовая муфта. Использование насосно-компрессорных труб НКВ сокращает время выполнения работ при спуске колонны в скважину за счет наличия муфты.

Высокогерметичные НКМ

Муфтовые буровые трубы НКМ отличаются увеличенной толщиной стенки и наличием приварной резьбовой муфты. Прочность соединения таких изделий достигает 90% прочности тела самой трубы. Однако повышенный вес трубы уменьшает возможную глубину проходки. Кроме того они значительно дороже за счет повышенной металлоемкости.

Безмуфтовые с высаженными краями

Трубы НКБ имеют наружную высадку с выраженной резьбой трапецеидального сечения. Такой тип соединений обладает высокой степенью прочности и надежности. Может стабильно работать под давлением до 50 МПа (около 500 бар). Быстрая механизированная сборка стыков обеспечивается усеченными коническими поверхностями с нарезанной резьбой.

Сечение условного прохода, мм Наружный диаметр Толщина стенки Внутреннее сечение Вес 1 метра
60 60,3 5,0 50,3 6,8
73 73,0 5,5 62,0 9,2
7,0 59,0 11,4
89 88,9 6,5 75,9 13,2
8,0 72,9 16,0
102 101,6 6,5 88,6 15,2
114 114,3 7,0 100,3 18,5

Размеры высаженной части

Диаметр трубы, мм Наружный размер муфты Внутреннее сечение в плоскости ниппеля Размер в концевой части Длина
60 71 53,5 48,3 95
73 84 65,5 60,0 100
86 63,0 57,0
89 102 79,5 73,9
104 77,0 70,9
102 116 92,0 86,6
114 130 104,0 98,3

Защитные покрытия

Транспортировка углеводородных продуктов из скважины часто сопровождается отложением различных солей, гипса, извести и других загрязнений. Для того чтобы избежать этого, внутреннюю поверхность труб покрывают жидким стеклом, эмалями, эпоксидными смолами или лаками. При использовании таких труб уменьшается число текущих и капитальных ремонтов скважин, увеличивается срок их службы. Необходимость наличия дополнительной защиты необходимо указывать в заказе. Самый распространенный способ – применение жидкого стекла, из-за невысокой стоимости.

Виды проводимых испытаний

Завод изготовитель труб, после их изготовления, проводит исследования и испытания по следующим показателям:

  • растяжение;
  • ударная вязкость;
  • твёрдость и прочность;
  • гидравлическая плотность;
  • сульфидное коррозионное растрескивание.

По результатам испытаний составляется технический паспорт, который передается покупателю.

Оформление заказа

При необходимости купить насосно компрессорные трубы, выберите в каталоге нужный прокат и заполните заявку на сайте. Наш представитель свяжется с вами в самое ближайшее время. Технические консультации и уточнение цен по телефону. Осуществляется доставка по указанному адресу автомобильным или железнодорожным транспортом.

Труба насосно-компрессорная ГОСТ 633-80 купить в НПП «ТрубТехАрматура», можно в Калининграде по приемлемым ценам, согласно Вашему объему!

Настоящий стандарт распространяется на стальные бесшовные насосно-компрессорные трубы гладкие и муфты к ним, с высаженными наружу концами и муфты к ним, гладкие высокогерметичные и муфты к ним, а также безмуфтовые трубы с высаженными наружу концами, применяемые для эксплуатации нефтяных и газовых скважин.
