Шпунт трубчатый сварной ГОСТ Р 52664-2010

Шпунт трубчатый сварной представлен специализированными изделиями, выполненными из трубного проката. Наша компания «ТрубТехАрматура» выполняет оптовые и розничные поставки данных изделий по всем регионам России и в страны ближнего зарубежья. Предлагаем наиболее выгодные и удобные условия сотрудничества.

Особенности, характеристики

Производство трубчатого сварного шпунта выполняется из заготовок – прямых, спирально-шовных труб в соответствии с требованиями ГОСТ Р 52664-2010, ГОСТ 8696, ГОСТ 10704, другими. Сырье – сталь марок 09Г2, Ст3сп, Ст3пс, другая. Уже к трубе за счет использования сварки крепятся замки, которые размещаются в диаметральной плоскости. По требованию заказчика они могут ставиться в 2 радиальных плоскостях под определенным требованиями клиента углом. Также при индивидуальном заказе может быть увеличена длина.

Таблица 1 – Параметры труб ШТС

Размеры

Вес 1 м, кг

Наружный диаметр, мм

Толщина стенки, мм

Площадь поперечного сечения, смГОСТ Р 52664-2010 Шпунт трубчатый сварной. Технические условия (с Изменением N 1)

426

10

131

103

530

163

128

630

195

153

720

223

175

820

255

200

920

286

224

1020

317

249

Требованиями ГОСТа предусмотрено изготовление ШТС толщиной стенки 411, 12, 13, 14 мм. Необходимый вариант нужно уточнять при оформлении заказа. Длина трубошпунта может быть разной. Расстояние между стыками 3 м.

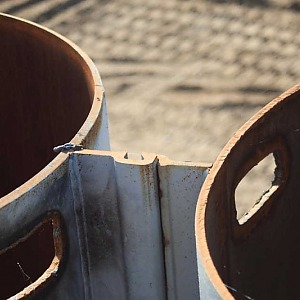

Конструктивно трубчатый шпунт представлен соединением трубы и парного блока замков. Последние сопряжены. Чаще всего размещаются на концах. Такое изделие размещается при последовательном соединении в почве. Дополнительно труба может оборудоваться:

  • распорами;
  • контрфорсом;
  • анкерами;
  • поясами обвязки.

К ШТС предъявляются требования по цельности, изделие не должно иметь разрывов, но внутри должно быть полым. Такая конструкция прочная, жесткая, имеет хорошие характеристики относительно сопротивления изгибающему усилию.

Изделия могут быть прямолинейного и криволинейного исполнения.

У трубошпунтов есть тяги, выполненные из прочной стали. Они необходимы для крепежа в соприкасающейся толще почвы. Какой будет глубина размещения определяется ввиду необходимости исключения обрушения. Заданная кольцевая форма соответствует требованиям сопромата.



При производстве предлагаемого изделия учитываются требования относительно необходимости обеспечения:

  • использования технологии горячей прокатки, электросварки с получением бесшовных либо прямошовных труб;
  • наличия замков, выполненных из фасонного профиля или горячекатаного, разнородного проката;
  • общей прочности изделия (отклонения недопустимы);
  • поставку партий равного типоразмера.

Сегодня ШТС производится при предварительном компьютерном моделировании, что положительно сказывается на качественных характеристиках по сравнению со шпунтами Ларсена, другими подобными изделиями.



У готового изделия труба может быть монолитной или рассеченной (С-образной). Укрепляются трубные элементы оголовками, дополнительной стяжкой. В целях защиты от коррозии в производственных условиях выполняется защитная обработка. Любой из вариантов может использоваться в разных климатических районах.

Критерии качества

При приемке готового изделия проверяется:

  • степень перекоса торцевых плоскостей;
  • качество сварных швов;
  • точность размещения замков;
  • размещение кромок на стыках;
  • состояние соединения замка и трубы.

В условиях производства выполняется многоэтапный контроль качества, результаты которых подтверждаются гарантийными обязательствами, сертификатами качества.

Применение

ШТС дают возможность сохранять ресурсы, применять экологически безопасные технологии. С их помощью обустраиваются подпорные стены, транспортные, гидротехнические сооружения.

Используются трубошпунты для:

  • преграды для воды;
  • удерживания оползания почвы в месте размещения гидросооружений;
  • обеспечения временного барьера возле котлована, траншеи;
  • вспомогательного средства в целях ведения инженерных, строительных работ.



Таблица 2. Требования для укладки ШТС

Тип грунта

Параметр

Песок

Если яма имеет глубину больше 1 м

Супеси

При глубине больше 1,25 м

Глина

При глубине больше 1,5 м

Особо плотная почва

При глубине больше 2 м



Устанавливаются трубошпунты при использовании спецтехники. Используются копры, стандартные платформы для их установки, а также вибромолоты, гидромолоты, погружные устройства.



Для заказа шпунта трубчатого сварного воспользуйтесь выгодным предложением нашей компании. Заказать можно оптом и в розницу. Работаем с розничными и оптовыми покупателями. Необходимая сопроводительная информация предоставляется.

Шпунт трубчатый сварной, трубошпунт от производителя ТрубТехАрматура вы сможете купить с доставкой на свой объект в короткие сроки!
