Клапаны обратные Kvant

Бренд

Давление, бар

Диаметр, мм

Тип клапана

Тип присоединения

Клапаны обратные Kvant в Калининграде по выгодной цене!

Отправить запрос на расчет стоимости

Клапаны обратные Kvant – важный элемент промышленной трубопроводной арматуры

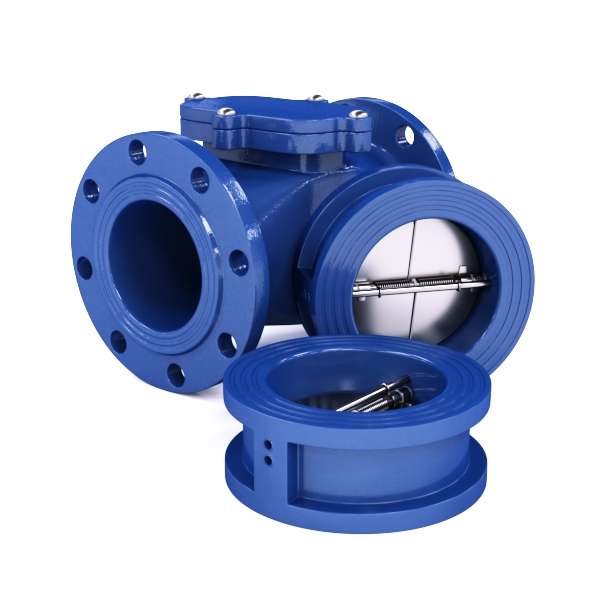

Однодисковый фланцевый или двустворчатый межфланцевый обратные клапаны Kvant предназначены для установки в трубопроводных системах, по которым осуществляется транспортировка жидких и газообразных сред. Изготовление запорной арматуры строго регламентировано и осуществляется в соответствии с требованиями, определенными ГОСТ 53671-2009.

Специализированная компания ТрубТехАрматура предлагает широкий выбор обратных клапанов ведущего производителя. Прямые поставки продукции обеспечивают выгодную цену.

Стандартизация

Для обеспечения высоких эксплуатационных характеристик, прочности и надежности элементов трубопроводной арматуры, рядом нормативно-технических документов определены строгие требования к:

- конструкции и используемым при изготовлении клапанов материалам;

- комплектности поставки оборудования;

- маркировке, упаковке, хранению изделий;

- правилам приемки и проведения испытаний.

Все, представленные в каталоге ООО «ТрубТехАрматура» по показателям надежности, безопасности и стойкости к внешним воздействиям полностью соответствуют предъявляемым требованиям отраслевых стандартов:

Комплексная антикоррозийная защита, ОТ

ГОСТ

9.401-78

Общие ТБ – арматура трубопроводная



12.2.063-2012

Ряды давлений (арматура и детали)



356-80

Нормирование герметичности



9544-2015

Маркировка



14192-96

Основные параметры затворов обратных



22445-88

-/- клапанов обратных



27477-87



Классификация

Все обратные клапаны, в том числе, производства Kvant классифицируются по следующим признакам:

- тип используемой арматуры;

- предназначение;

- особенности проточной части корпуса;

- тип присоединения к коммуникации;

- наличие демпферов;

- особенности приводного механизма.



Двустворчатый межфланцевый обратный клапан:

Применяется:

- насосные системы водоснабжения;

- установки воздушного кондиционирования.

Основные параметры:

Dn в пределах от 50 до 1200, Pn16;

В зависимости от выбора материалов для изготовления повышается уровень максимальной защиты от воздействия высоких температур;

Способ монтажа – межфланцевый;

Установка в системе – горизонтальная или вертикальная (для восходящих) и только вертикальная – для нисходящих потоков.



Dn, мм

Наружный D, см

Внутренний D1, см

Общая длина L, см

Радиус R, см

T, мм

Масса, кг

40

9,2

5,7

4,3

2,9

19

1,5

80

14,2

9,4

6,4

4,3

28

4,9

100

16,2

11,7

6,4

5,3

27

9

150

21,8

17

7,6

7,9

31

17

200

27,3

22,4

8,9

10

33

26

400

49

41

14

19,7

52

75

600

69

62

18

29,5

73

160

700

80

72

23

35

98

220

800

93

82

24

40

100

320



Наименьшие показатели давления

Øу, мм

Р, давление, миллибар

50

42

80

38

100

30

150

25

200

18

250

18

300

16

400

13

500

10

600

9

Материалы, применяемые в конструкции изделия:

№ п/п

Элемент

Параметр

1

Корпус

Чугун;

Сталь углеродистая;

Нержавейка

2

Створки

Ковкий чугун, с добавлением никеля;

Сталь (углеродистая или нержавеющая);

3

Вал

Нержавеющая сталь

4

Уплотнения

фторопласт

5

Фиксаторы

углеродистая сталь



Типовые размеры фланцевого однодискового клапана

Dn, мм

Наружный D, см

Внутренний D1, см

Общая длина L, см

b

f

50

16

13

23

20

3

80

20

16

31

22

3

100

23

19

35

24

3

150

30

25

48

30

3

200

36

31

60

34

3

300

49

43

85

40

4

400

61

55

1110

48

4

500

73

66

125

52

4

600

84

77

145

56

5

После определенной доработки (по согласованию с заказчиком) ручные редукторы для затворов могут устанавливаться на затворы фланцевого типа.

Затворы Kvant поставляются в комплекте с рукояткой управления, которая должна соответствовать следующим основным параметрам:

D, диаметр

A, длина, см

B, высота, см

R, радиус, см

Масса, кг

50 … 100

26

2,6

5

0,9

200 … 250

35

3,2

7,5

1,3

250 … 300

36

3,2

7,5

2,3



Чтобы заказать и на выгодных условиях приобрести высококачественную продукцию производства Kvant – свяжитесь с менеджером нашей компании «ТрубТехАрматура»!
