Фильтры в Калининграде по выгодной цене!

Отправить запрос на расчет стоимости

Фильтры

Компания ТрубТехАрматура занимается поставками трубопроводной арматуры во все регионы России. На каждую партию продукции предоставляем сертификаты качества, сертификаты соответствия и всю необходимую документацию. Оплата наличными или безналичный расчет.

В нашей компании можно купить фильтры для  трубопроводной арматуры производства:

В сортаменте нашей компании фильтры для трубопроводной арматуры следующих видов:

  • сетчатые
  • фланцевые или муфтовые
  • цилиндрические со сливной пробкой
  • фильтры с магнитной вставкой
  • латунные фильтры
  • фильтры чугунные или стальные
  • фильтры из нержавеющей стали

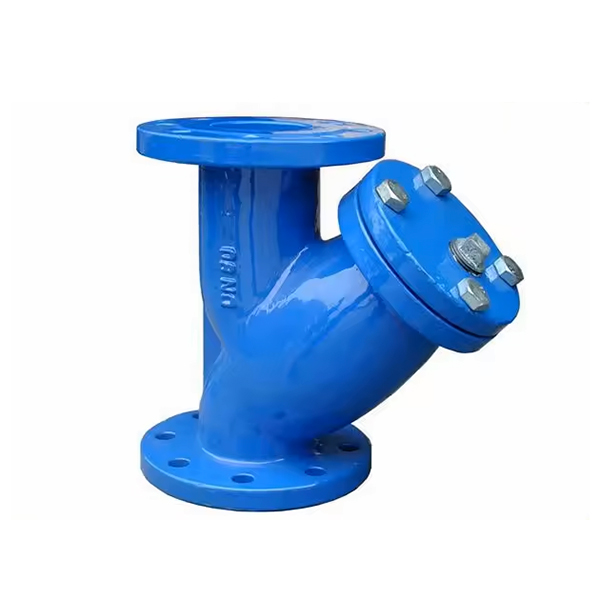

  • фланцевые или У-образные со сливной пробкой
  • фильтры резьбовые
  • с муфтовым соединением
  • фланцевые с дренажным краном,
  • фильтры-грязевики
  • грязеотделители фланцевые с магнитом.

Качество элементов трубопровода соответствует мировым и российским госстандартам (ГОСT Р 5З676-2009, ГOCT 24856-2014, ГOCT ЗЗ42З-2015, ГОCT 26З49, ГOCТ 28ЗЗ8).

Фильтры в Калининграде по выгодной цене!

Отправить запрос на расчет стоимости

Фильтры: описание, назначение

Фильтр — это разновидность трубопроводной арматуры, которая задерживает крупные частицы и инородные включения. Фильтрация рабочей среды, транспортируемой по трубопроводу, позволяет выполнить ее качественную очистку. Фильтры предназначены для монтажа трубопроводов, которые транспортируют жидкости под давлением до 40 бар.

Трубопроводные фильтры способны задерживать частицы диаметром до 5 мкм и меньше. Для изготовления трубопроводной арматуры применяются материалы, устойчивые к воздействию агрессивных сред — углеродистая и нержавеющая сталь, чугун, латунь, бронза. Элементы для трубопровода выпускаются с фланцевым или резьбовым соединением.

Качественный сервис от ТрубТехАрматура

Своим клиентам мы предлагаем выгодные условия сотрудничества:

  • Профессиональная консультация при выборе товара
  • Сопровождение на всех этапах сделки
  • Расчет необходимого количества продукции
  • Оперативное оформление заказа
  • Четкое соблюдение сроков доставки
  • Оформление сопроводительной документации
  • Гарантийное обслуживание
  • Гибкая система оплаты
Качественный сервис

Классификация фильтров

По конструктивному исполнению корпуса фильтры бывают горизонтальными и вертикальными. По способу подвода транспортируемой среды они могут быть осевыми и боковыми. Расположение бокового патрубка в трубопроводной арматуре горизонтального типа может быть левым или правым.

В сопроводительной документации производитель указывает параметры номинального диаметра присоединяемой трубы, объема проходящей через фильтр рабочей среды в мЗ/ч, степени очистки, допустимого перепада давления в трубопроводе MПa.

Фильтры рассчитаны на длительную эксплуатацию в прямом контакте с агрессивными средами с классом опасности З по ГОCT 12.1.007. С химическим составом по ГОCT P 51858, ГОCT 51З1З, ГОСT З05, ГOCT 20799. Это жидкие среды, включая товарную нефть и продукты ее переработки, дизтопливо, масла.



Защитная трубопроводная арматура сохраняет прочность и функциональность при перепадах давления совместно с участком трубопровода. Конструкция фильтров обеспечивает надежность и безопасность эксплуатации в течение всего эксплуатационного периода. Конструктивное исполнение трубопроводной арматуры позволяет выполнять ее техобслуживание и ремонт, работы по очистке, полному опорожнению, промывке, эксплуатационному контролю материалов и соединений. К самым распространенным видам защитной арматуры относятся фильтры с магнитными вставками.

Фильтры сетчатые муфтовый с магнитной вставкой

Фильтры для трубопроводной арматуры

Трубопроводная арматура применяется для очистки рабочей среды от твердых частиц, включая металлические включения. Уровень очистки зависит от размера ячеек фильтрующей сетки. Муфтовые магнитные фильтры применяются в трубопроводах, где в качестве рабочей среды применяется питьевая и техническая вода, антифриз, пар при монтаже систем ГBC и XBC, пожаротушения, теплоснабжения.

Основные рабочие параметры защитной арматуры:

  • Максимальное давление в трубопроводе — 16 бар.
  • Максимальная температура транспортируемой среды — +200°C.
  • Способ присоединения к трубопроводу — резьбовое по ГОCT 6З57-81 и ЕN 10226.

Таблица 1. Конструкция и материалы.

Элемент конструкции Материальное исполнение
DN 10-40 DN 50-80
Корпус серый чугун ЕN-Gjl-250 серый чугун ЕN-Gjl-250
Крышка серый чугун ЕN-Gjl-250 высокопрочный чугун ЕN-Gjl-500-7
Сетка коррозионностойкая сталь Х5СrNi18-10 коррозионностойкая сталь Х5СrNi18-10
Прокладка каучук на основе карбамидов каучук на основе карбамидов
Шпилька нерж.сталь 8.8A2A
Гайка нерж.сталь 8.8A2A
Магнитная вставка ферромагнитные сплавы, нержав.сталь ферромагнитные сплавы, нержав.сталь

Таблица 2. Технические характеристики.

DN G, дюйм L, мм Н, мм С, мм В, мм Bec, кг
10,0 З/8 71 16 46 0,З45
15,0 1/2 85 50 21 54 0,5З4
20,0 З/4 98 60 26 66 0,865
25,0 1 118 71 З4 80 1,12З
З2,0 1 1/4 1З8 86 40 96 1,985
40,0 1 1/2 158 96 48 112 2,5З4
50,0 2 20З 142 58 152 6,156
65,0 2 1/2 244 170 74 185 8,5З2
80,0 З 26З 184 81 195 12,120

При установке монтаже защитной арматуры фильтры монтируются таким образом. чтобы стрелка, указанная на корпусе, совпадала с направлением движения потока в трубе. На вертикальных трубах защитная арматура устанавливается при движении среды сверху вниз, на трубопроводах, расположенных горизонтально — крышкой вниз.

Купить фильтры для трубопроводной арматуры

Чтобы сделать заказ на поставку фильтров позвоните в отдел продаж нашего предприятия по телефону +7 (401) 279-77-10 или отправьте вашу заявку по электронной почте. Наш специалист рассчитает стоимость заказа, сориентирует по срокам доставки, расскажет о скидках и выгодных предложениях, ответит на все интересующие вас вопросы.

Простые шаги к покупке
  • Звоните

    1. Звоните нам или оставляете заявку

  • Готовим просчет

    2. Подбираем продукцию, готовим смету

  • Заключаем Договор

    3. Согласовываем стоимость, заключаем договор

  • Проводите оплату

    4. Проводите оплату

  • Доставка продукции

    5. Выполняем отгрузку и доставку

Фильтры в Калининграде по выгодной цене!

Отправить запрос на расчет стоимости
